آموزش کامل کار با دیاگ موتور آزمای ثمین

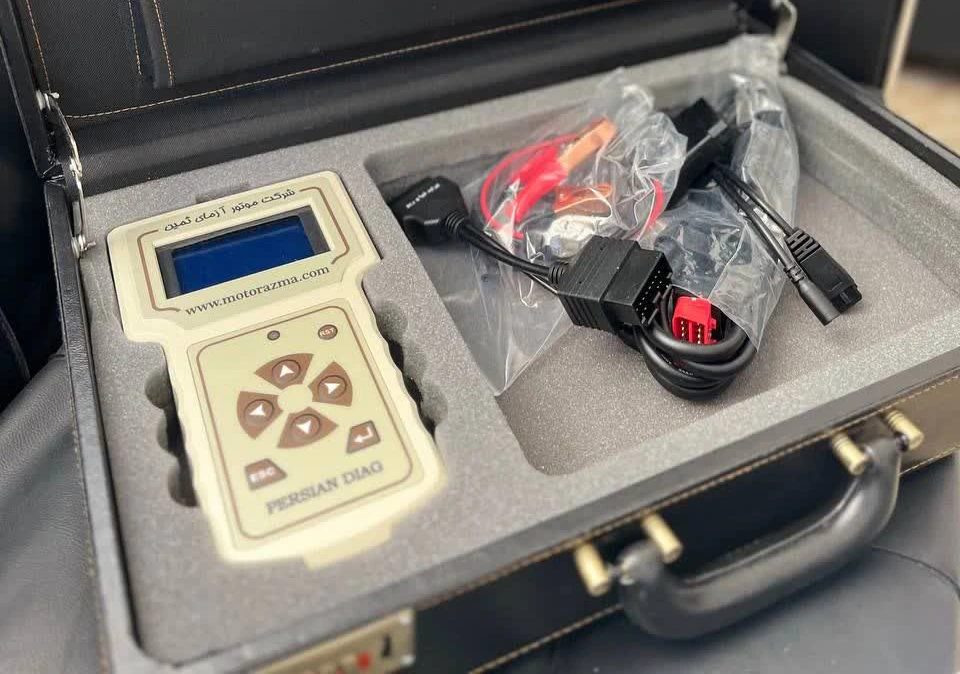

دستگاه دیاگ موتور آزمای ثمین برای آموزش و عیب‌یابی سیستم‌های انژکتوری طراحی شده و کار با آن بسیار ساده است. در ادامه، تمام مراحل استفاده از دستگاه از صفر تا نتیجه نهایی توضیح داده شده است.

⸻

۱. آماده‌سازی دستگاه و خودرو

قبل از شروع کار:
1. خودرو را روی سطح صاف پارک کنید.
2. سوییچ را روی حالت ACC قرار دهید (روشن بدون استارت).
3. دستگاه دیاگ ثمین را روشن کنید.
4. کابل OBD دستگاه را آماده نگه دارید.

⸻

۲. اتصال دستگاه به خودرو
1. محل سوکت OBD خودرو را پیدا کنید (معمولاً زیر داشبورد سمت راننده).
2. کابل دستگاه را به سوکت وصل کنید.
3. اتصال را محکم کنید تا قطع و وصل نشود.
4. بعد از اتصال، دستگاه به صورت خودکار ECU را شناسایی می‌کند.

⸻

۳. انتخاب نوع خودرو و ECU

در منوی دستگاه:
• وارد بخش تشخیص عیب (Diagnostics) شوید.
• نوع خودرو (پژو، پراید، سمند، تیبا، پارس و …) را انتخاب کنید.
• مدل ECU مانند:
• Bosch
• Siemens
• Valeo
• Sagem
• MT22 / MT35
را انتخاب کنید.

دقت در این مرحله باعث نمایش صحیح پارامترها و جلوگیری از خطای ارتباط می‌شود.

⸻

۴. خواندن کدهای خطا (DTC)

با ورود به بخش Fault Codes / DTC:
• دستگاه تمام خطاهای ذخیره‌شده در ECU را نمایش می‌دهد.
• خطاها معمولاً با کدهایی مانند P0130، P0171، P0300 و… دیده می‌شوند.
• کنار هر کد، توضیح خطا (مثلاً خطای سنسور اکسیژن، خطای کویل، خطای MAP) نوشته شده است.

نکته آموزشی:
• خطای دائمی (Permanent) یعنی مشکل همچنان وجود دارد.
• خطای موقت (Intermittent) یعنی مشکل لحظه‌ای بوده و ممکن است برطرف شده باشد.

⸻

۵. بررسی پارامترهای زنده (Live Data)

این قسمت مهم‌ترین بخش آموزشی است.

در این بخش می‌توانید موارد زیر را به‌صورت لحظه‌ای مشاهده کنید:
• دمای آب موتور
• ولتاژ سنسور اکسیژن
• دور موتور (RPM)
• فشار منیفولد (MAP)
• وضعیت سوخت‌رسانی و پاشش
• زاویه دریچه گاز
• میزان هوای ورودی (MAF)
• ولتاژ باتری

چگونه از پارامترها برای عیب‌یابی استفاده کنیم؟

مثال‌ها:
• دریچه گاز بسته باشد ولی درصد آن بالا نشان دهد → مشکل سنسور TPS
• دمای آب غیرواقعی باشد → سنسور CTS خراب است
• ولتاژ سنسور اکسیژن ثابت بماند → یا سنسور خراب است یا سیم‌کشی مشکل دارد
• فشار منیفولد غیرمعمول باشد → نشتی هوا یا مشکل دریچه گاز

⸻

۶. تست عملگرها (Actuator Test)

در دستگاه آزمای ثمین این قابلیت وجود دارد که عملکرد برخی قطعات را تست کنید، مثل:
• رله پمپ بنزین
• فن دور کند و تند
• دریچه گاز
• انژکتورها
• کویل‌ها

این قسمت برای آموزش هنرجویان بسیار کاربردی است.

⸻

۷. پاک کردن خطا (Clear Faults)

بعد از رفع مشکل یا برای شروع تست جدید:
• وارد بخش Clear Codes شوید.
• خطاها را پاک کنید.
• سوییچ را یک‌بار خاموش و روشن کنید.
• دوباره خطاها را بخوانید تا مطمئن شوید برطرف شده‌اند.

⸻

۸. نکات مهم برای کار با دیاگ موتور آزمای ثمین
• همیشه دستگاه را قبل از اتصال، روشن کنید.
• از کابل اصلی و سالم استفاده کنید.
• هنگام استارت زدن، بهتر است خواندن دیتا را متوقف کنید تا دستگاه ریست نشود.
• اگر ارتباط برقرار نشد، نوع ECU را عوض کنید.
• برای خودروهای داخلی، ECUهای زیمنس و بوش بیشترین سازگاری را با دستگاه دارند.

⸻

۹. این آموزش برای چه کسانی مناسب است؟
• هنرجویان فنی‌وحرفه‌ای
• مدرسان مکانیک خودرو
• تکنسین‌های تازه‌کار
• تعمیرگاه‌هایی که دستگاه ثمین دارند
• مراکز آموزشی که می‌خواهند تست عملی انجام دهند
